Chauffage · Hydraulique

Chaufferie et distribution hydraulique

Trois chaudières murales raccordées à une distribution hydraulique calorifugée. Les circuits comportent des circulateurs, des vannes et des thermomètres.

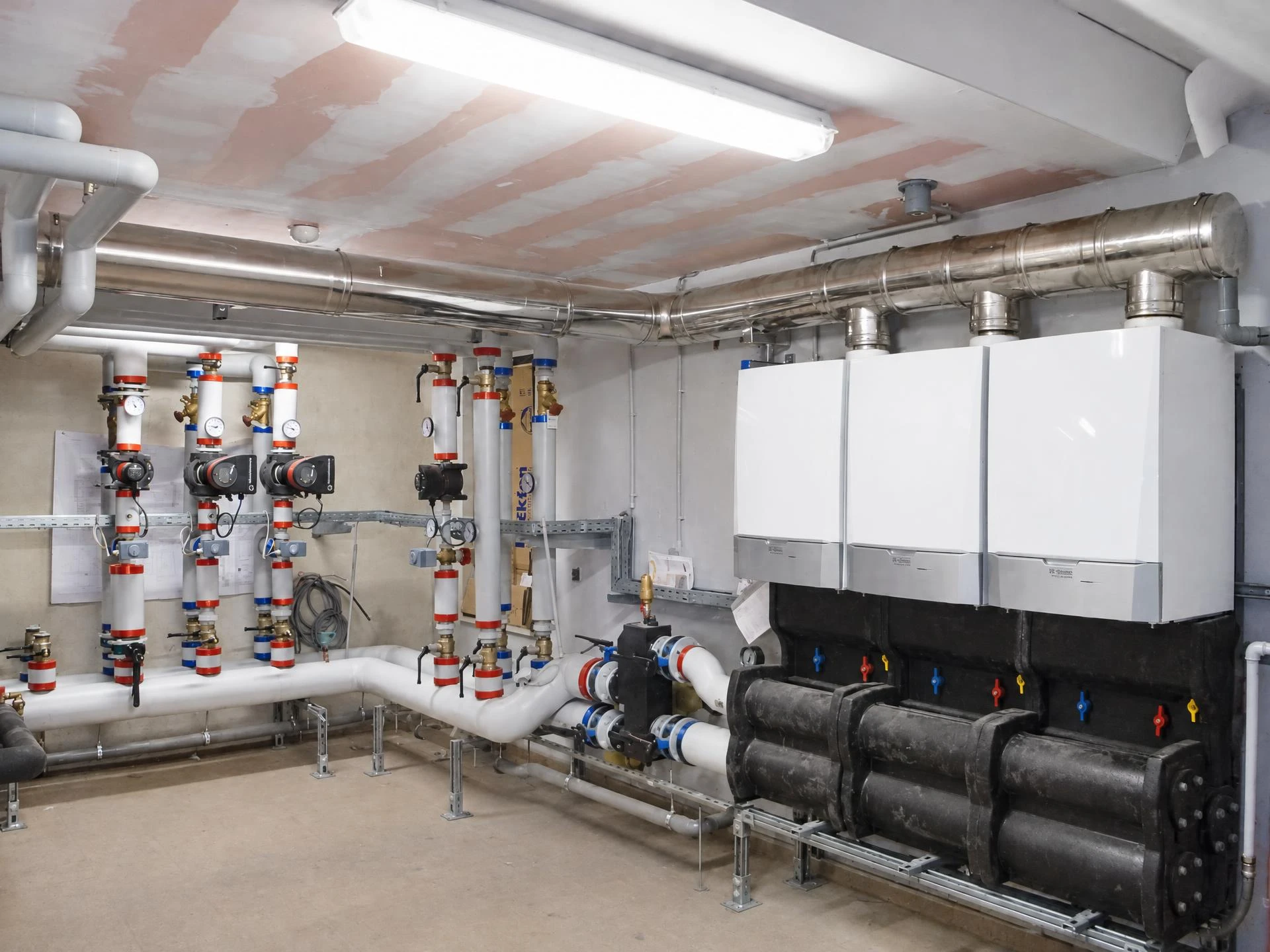

Vue d’ensemble des chaudières et des circuits de chauffage — Vue d’ensemble — chaudières murales, collecteurs et distribution de chauffage calorifugée.

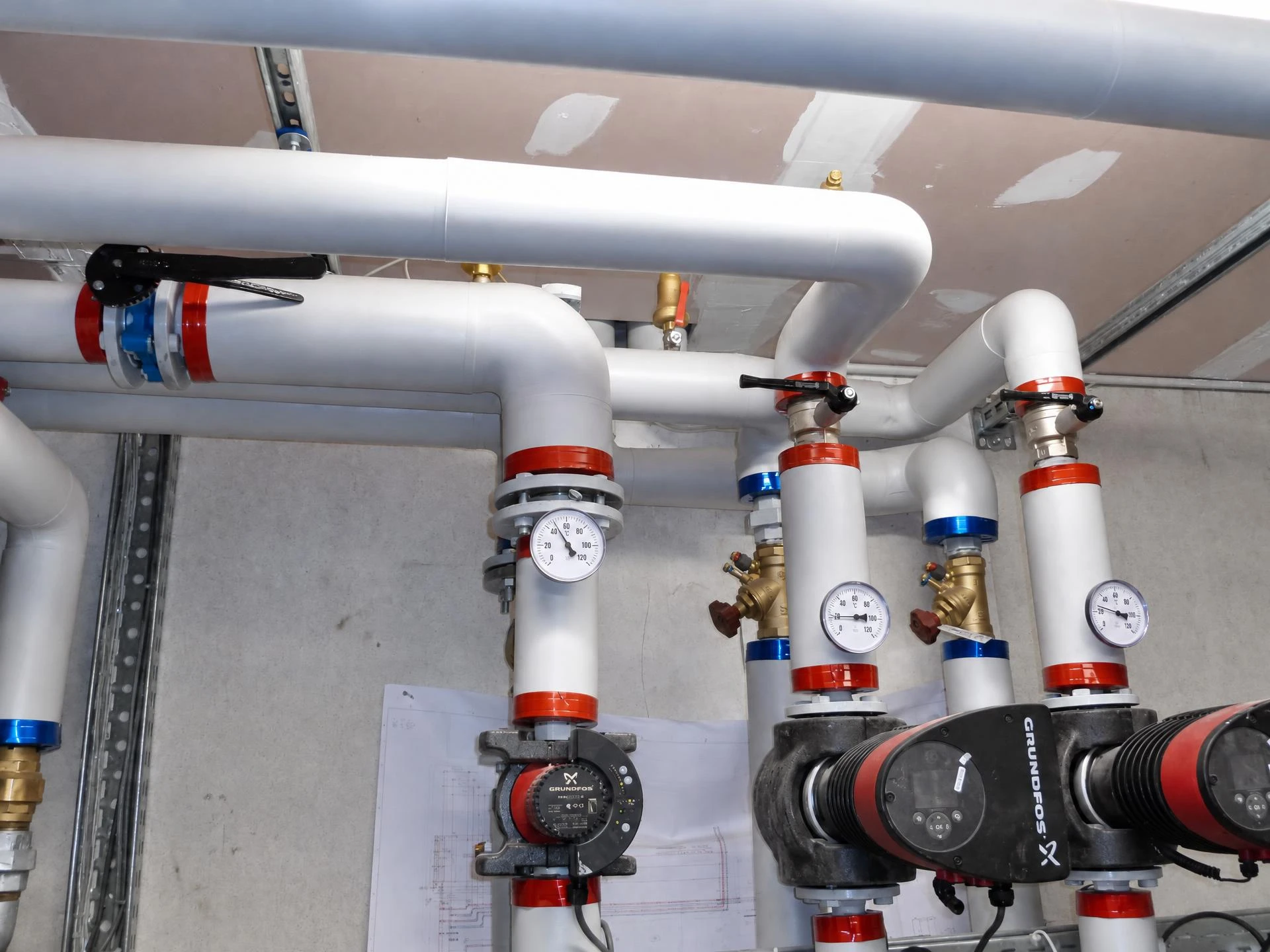

Détail des circulateurs Grundfos, vannes et thermomètres sur les tuyauteries calorifugées — Détail hydraulique — circulateurs, thermomètres, vannes et repérage des tuyauteries.

Détails techniques

Trois chaudières murales disposées côte à côte, avec conduits d’évacuation des fumées en partie haute.
Collecteurs et tuyauteries calorifugés, avec repérage rouge et bleu des circuits.
Circulateurs, vannes d’isolement et thermomètres accessibles sur la distribution hydraulique.
